瞬态平面热源法热常数分析仪的核心部件就是超薄膜式探头,如下图2-0所示,探头的材料是由刻蚀后的电热金属镍丝,其结构是由多圈双螺旋构成,同时做为加热和传感器,如下图2-1所示。探头用聚酰亚胺薄膜封装,一方面可以防止电热镍丝被腐蚀,另一方面可以防压保护探头不会变形。在实验时,探头被紧密夹在二块被测样品之间,测量电路是由探头和标准电阻串联,给该电路提供恒定电压,使探头产生热量,温度升高引起探头的电阻变化,根据探头电阻的变化可以精确求出其近表面的温升曲线,再依据温升曲线对传热模型进行拟合,就可求出材料的导热系数和热扩散系数。探头的温度响应受被测材料的热物性影响,若被测材料的导热系数比较小,隔热效果好,热量不易被传走,则探头的温升比较高;探头与样品材料的热流传递情况如下图2-2所示。
HS-DR-5导热系数测试仪

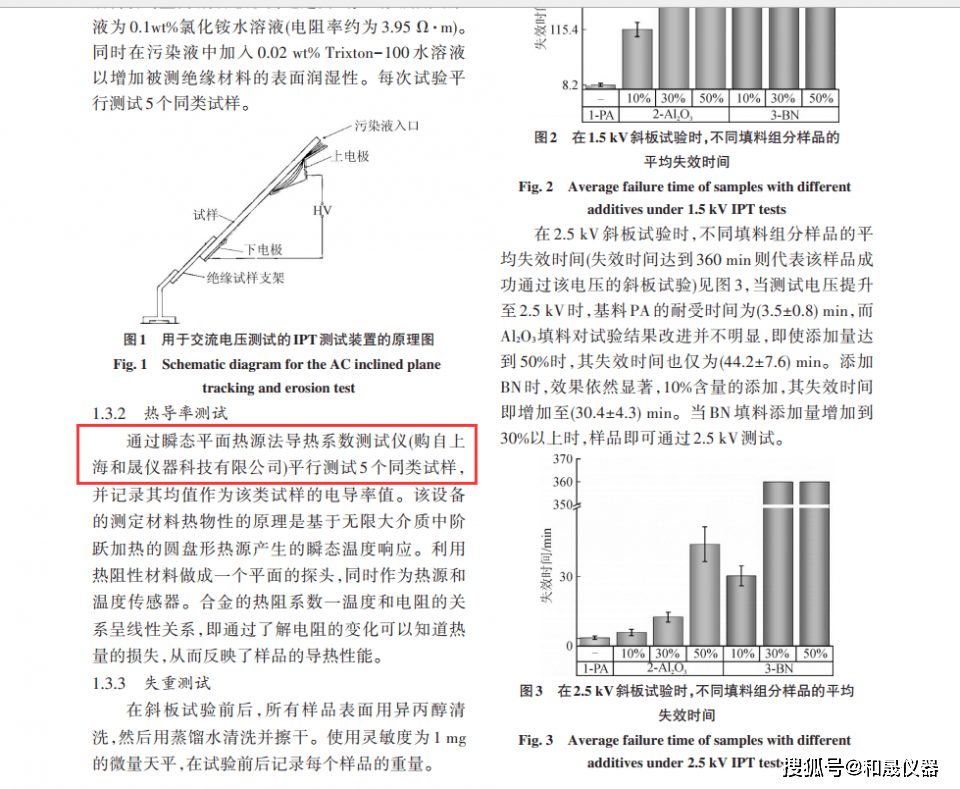

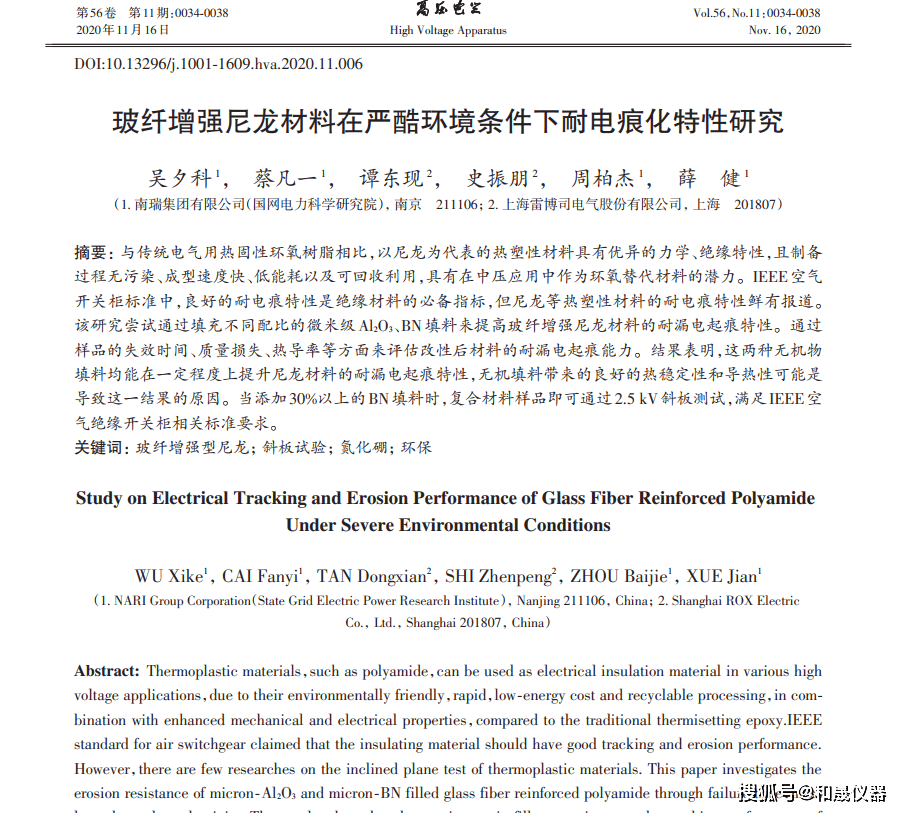

玻纤增强尼龙材料在严酷环境条件下耐电痕化特性研究
玻纤增强尼龙材料在严酷环境条件下耐电痕化特性研究
